Представляя себе сложность, точность и наукоемкость процесса создания компьютерных чипов, многие думают, что инженеры, занимающиеся этим, являются исключительно серьезными и собранными людьми. Но это не так, эти инженеры тоже такие люди, как и мы, и эти микроскопические фотографии доказывают это. Фактически, проектировщики чипов часто скрывают микроскопические картинки и надписи рядом с крошечными элементами и проводниками, составляющими схему электронного чипа.

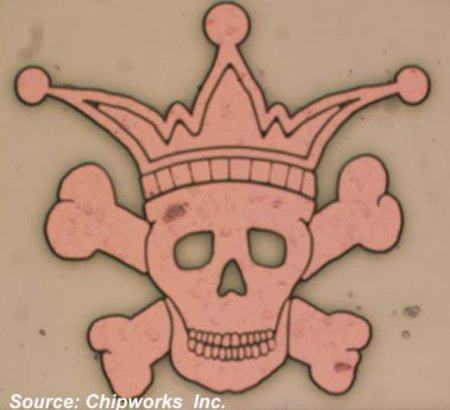

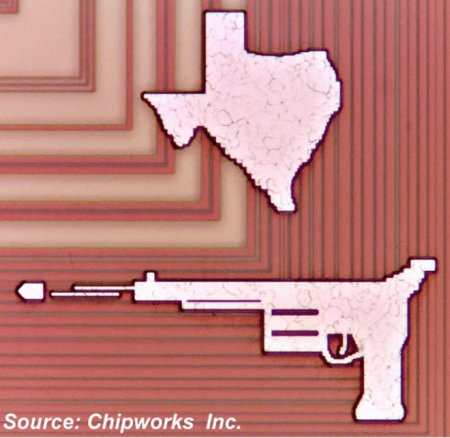

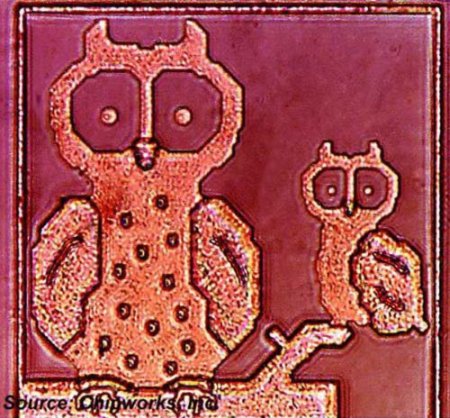

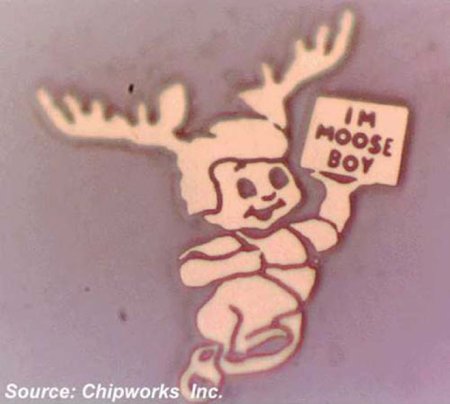

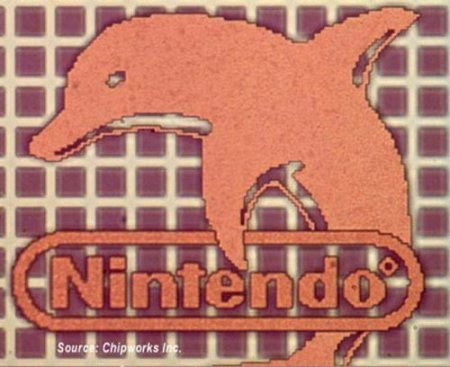

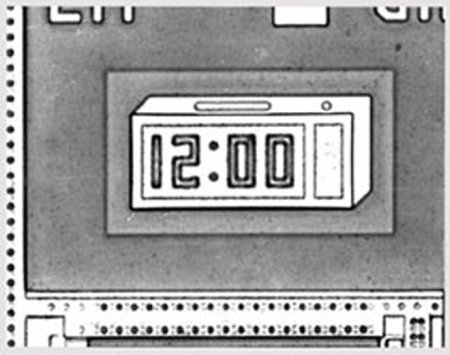

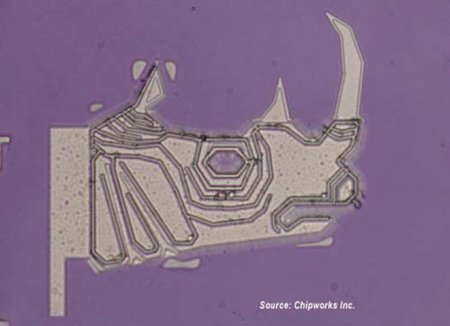

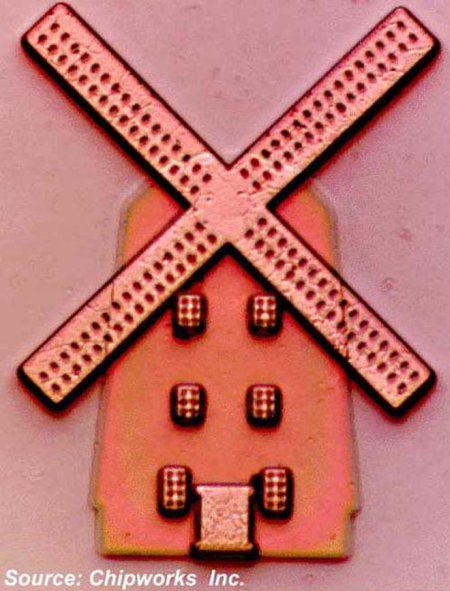

Компания Chipworks, которая занимается анализом чипов, очищая их кристаллы от внешней оболочки и рассматривая их под микроскопом, обнаружила достаточно большое количество "кремниевого" искусства. Мы отобрали несколько самых интересных, с нашей точки зрения, образцов, а с обширной галереей можно ознакомиться на веб-сайте компании Chipworks.

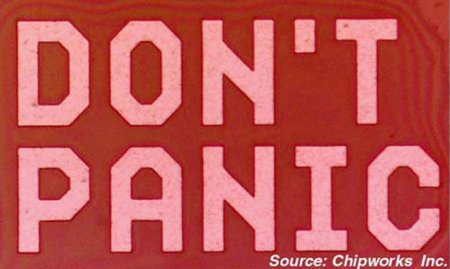

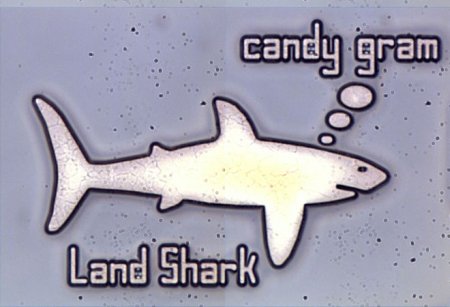

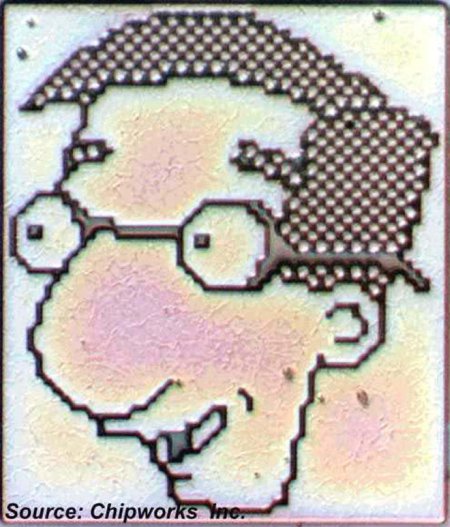

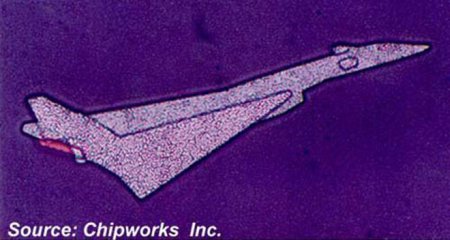

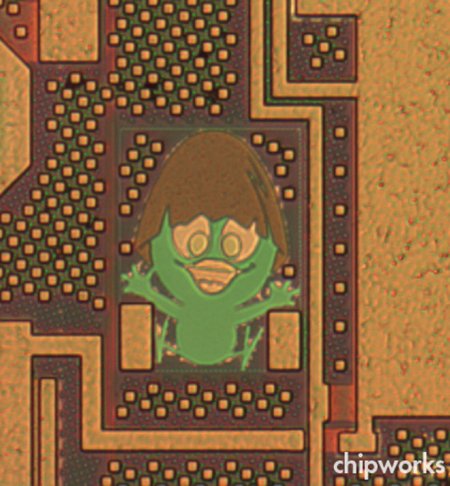

Изображения, показанные на снимках, увеличены в 200-500 раз. Как объясняют специалисты компании Chipworks, эти рисунки сделаны с помощью тех же самых процессов, с помощью которых производят и остальные части кристалла микрочипа. Проекты будущих чипов наносятся на литографические пластины, которые служат маской для процесса фотолитографии, и с помощью которых печатают, слой за слоем, всю схему микрочипа. Все описанное выше является весьма сложным процессом, который делается в несколько сотен этапов и требует использования производственного оборудования невероятной точности и такой же невероятной стоимости.



Но если на площади чипа остается достаточно неиспользованного места, почему бы не заполнить его чем-нибудь интересным или необычным? Вряд ли кто-нибудь из покупателей этих чипов, а тем более покупателей устройств с этими чипами, смогут обнаружить и оценить эти "художественные произведения", тем более что на функционирование и работоспособность самого чипа эти рисунки совершенно не оказывают никакого влияния.
